Как сделать освещение на макете

Если Вы только в начале этого пути - ознакомьтесь сначала со стартовым разделом
В этом разделе я познакомлю Вас с подсветкой макета, какой она бывает, как её реализовать и сколько это стоит.
Как сделать макет со светом? Как сделать освещение на макете? Основы освещения железнодорожного макета и освещение для диорамы - это основные запросы в google по этой теме. И здесь всё немного прояснится

---

Чтобы реализовать подсветку, нужно: небольшое понимание электротехники, фонари, набор для пайки, пульт управления подсветкой и источник питания.
А теперь идём по-порядку:
1. Понимание электротехники. Подсветка делается на постоянном напряжении от 3 до 12в. Всё зависит от фонарей и как их подключать. Вам нужно понимать, в чём разница между последовательным и параллельным подключением, полярность, изоляция и питание. Если здесь знаний нет (или не знав, не знав, та й забув) - их можно найти в учебнике по физике за 9-11 классы.
Также необходимо запастись энным количеством проводов, кнопочек, батареей. Это всё я дам при необходимости.

---

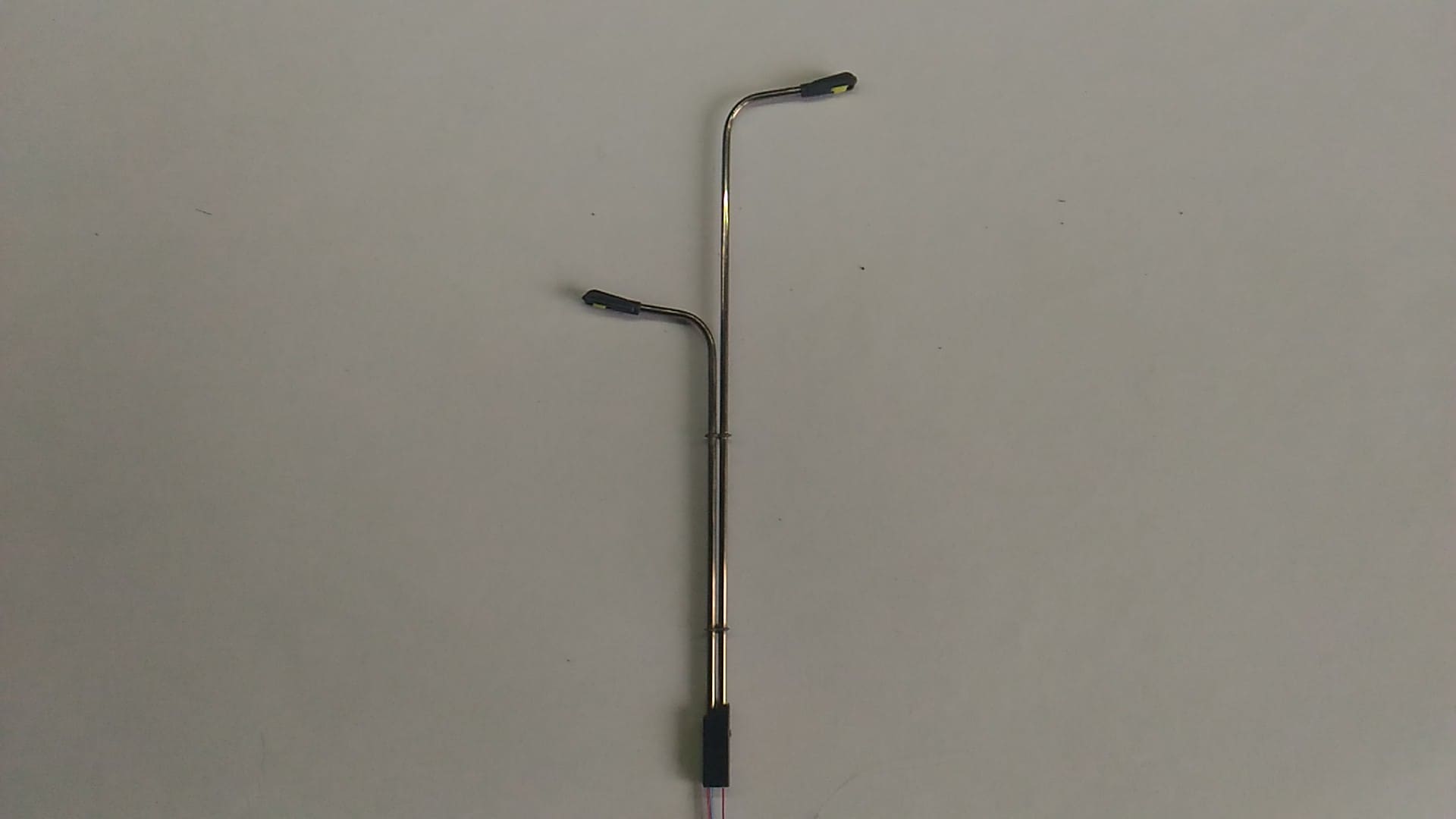

2. Фонари - это главное. раздел с разновидностями и ценами здесь
Они бывают на 3в и 6в. При покупке нужно это учитывать. Я обычно использую фонари на 3в, чтобы не заморачиваться с разными источниками питания. Из тех фонарей, что у меня есть в наличии, а это на сегодняшний день 25 разных позиций, 20 имеет питание 3в и 5 позиций - 5-6в.

---

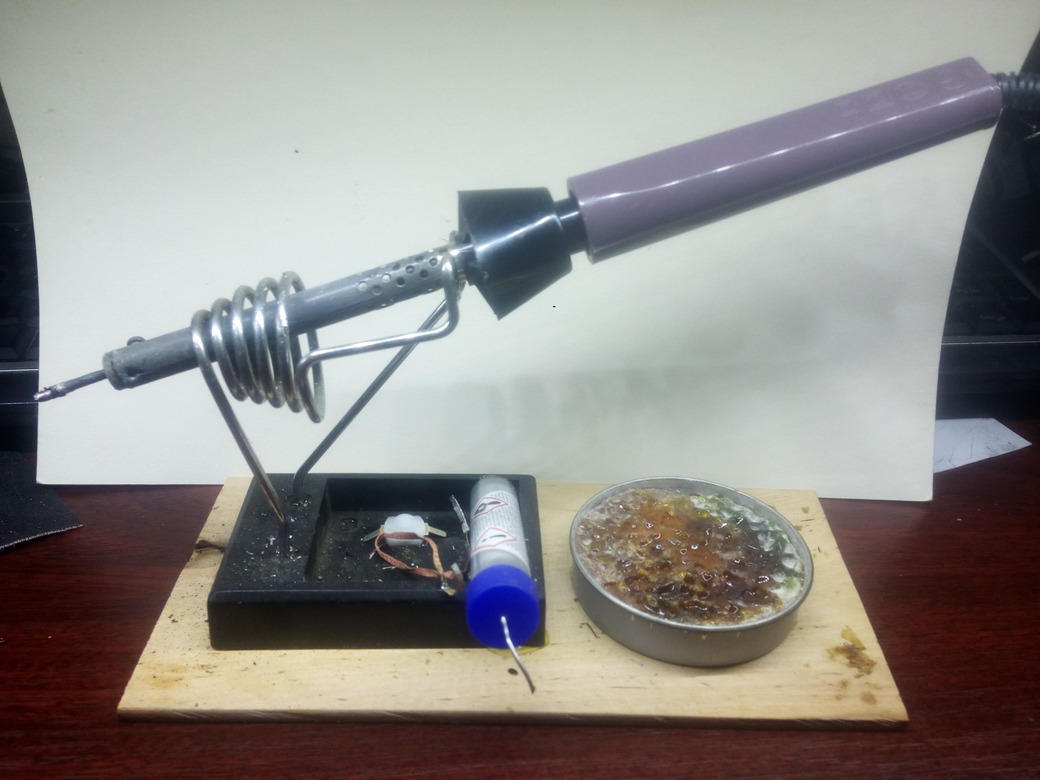

3. Набор для пайки включает в себя три необходимых компонента. Это паяльник с подставкой, припой, и канифоль. Мой набор продемонстрирован на фото. так как паяльник вечно падал и я никак не мог найти припой, который всё-время куда-то девался - сделал такой стенд. Всё, что на фото - прочно приклеено. Теперь оно всегда на месте, не падает, и никуда не девается. Конечно, если Вам не нужно постоянно пользоваться паяльником - необходимость делать такую вот конструкцию - отпадает.

---

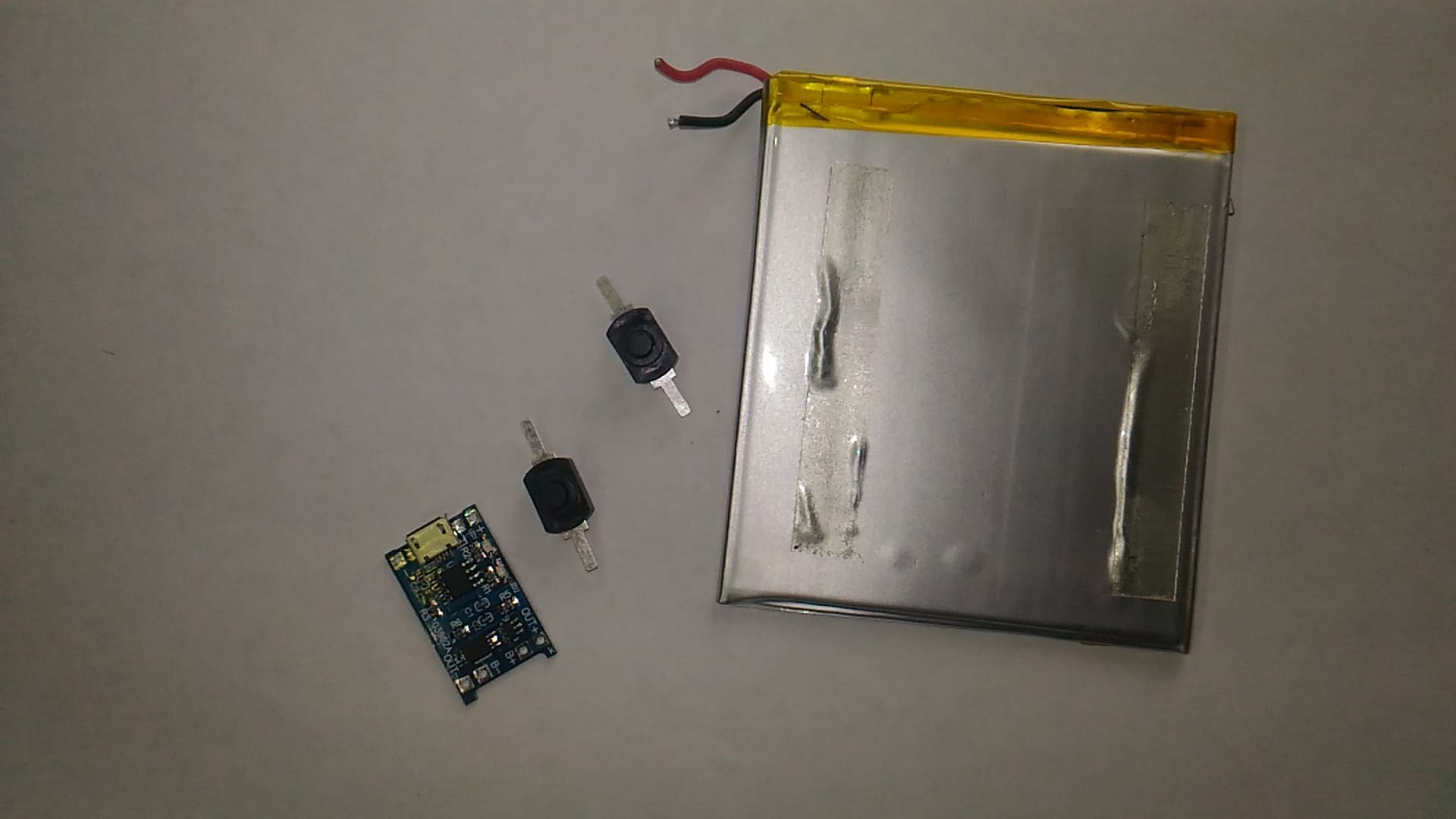

4.Пульт управления подсветкой моего собственного производства (на фото сбоку) прост до неприличия. И состоит из деревяшки и энного количества кнопочек. К нему и подходят провода от всех цепочек фонарей. В качестве источника питания рекомендую использовать в 3-вольтной системе питания АКБ от планшета с микросхемой зарядки от usb. Если используете 6в, то любой usb провод и блок питания. Подойдёт зарядка от мобилки. Также можно питать от микросхемы заряда батареи.

---

А теперь примеры. Тут реализована подсветка между путями в трамвайном отстойнике. Между рельсами сделана деревянная пластинка в которую вмотнтированы фонари. Дырки просверлены,фонари вставлены и приклеены для прочности клеем B7000. провода идут под пластиной и в конце пластины уходят под макет и идут до пульта. На фото изображены фонари во включенном виде, выключенном, включенном в темноте и приподнятая деревянная пластина для наглядности. Провода из пластины проходят под внешними рельсами к краю макета и спокойно уходят под основу, там где им самое место. Именно такой вариант (отдельные пластины для подсветки) я и рекомендую. Так как сверлить дырки в основе и работать с проводами под ней как по мне - крайне трудно. В качестве бордюрной линии с рядом фонарей использована обычная деревянная линейка. Несколькими маленькими саморезами она прикручена к основе. И если У вас что-то перестало работать - открутив линейку Вы получаете доступ к ремонтным работам.

---

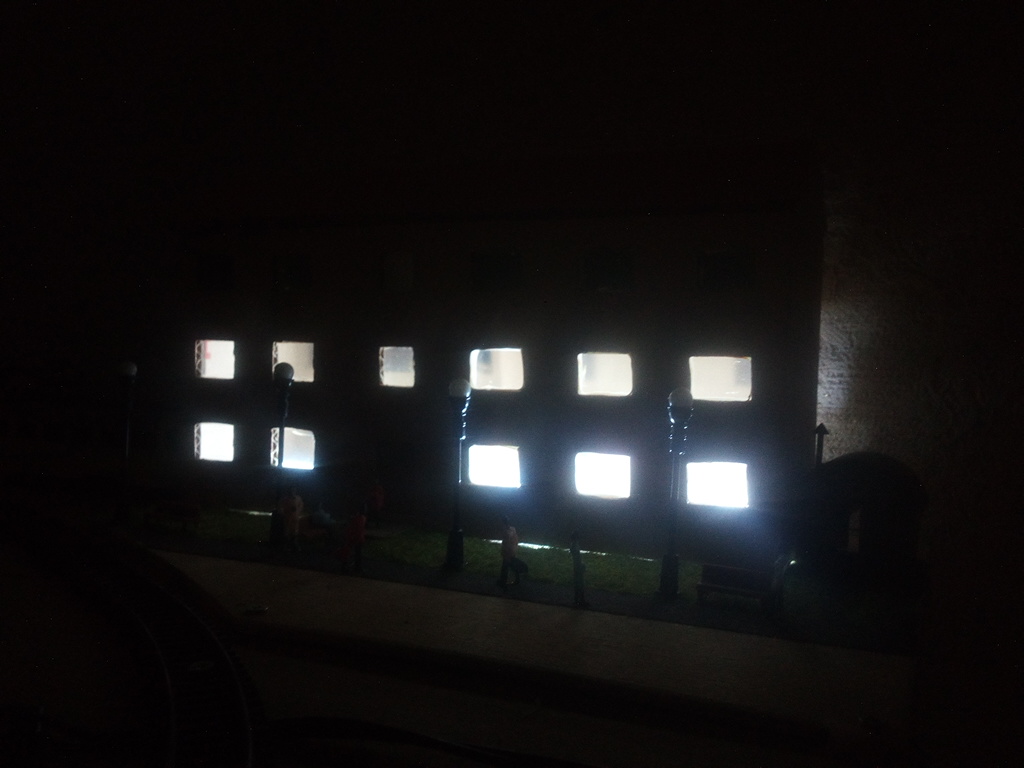

Здесь реализована подсветка дома. Обычные светодиоды на 3в укреплены на полу дома. Сам дом снимается для доступа к ним. цепочка с проводами также выведена за край макета и подведена к пульту. На фото подсветка во включенном и выключенном виде. Чтобы дом держался прочно на макете - под всеми его 4-мя углами приклеены квадратики толстого картона в роли направляющих. Клеить дом к поверхносчти макета нет никакой необходимости, так как в этом случае у нас не будет доступа к его осбслуживанию.
Как видите, дом также стоит на дополнительно прикрученной к основе макета дощечке. Сбоку выглядит, как бордюр. И именно под этой дощечкой проходят "коммуникации". Провода дома и уличных фонарей.
